鼓风式射流曝气器
发布时间:2017-12-28 16:36:40
射流曝气器（又名文丘里射流器）
射流曝气器是一种高效的射流装置，在污水处理中，可以将氧/气体高效地传递于任何深度的曝气池中，广泛适用于城市生活污水和工业废水处理，对高浓度的废水处理尤其明显。
带压工作（动力）流体从射流器入口进入到喷射腔内形成高速喷射流体。高速流体产生压降使得待加入物质（液/气）从吸入口吸入并进入到工作流体内。由此形成 的混合液通过扩散段到达射流器出口，流速减慢压力回升（但低于进口压力）。GW文丘里射流器混合效率高，工作压力范围宽。进出口之间只要有很小的压差即可 形成负压吸入液体或气体。
公司研发的各种规格和型号的文丘里射流器均经过清水和污水实验，并有具体的水力性能参数曲线。

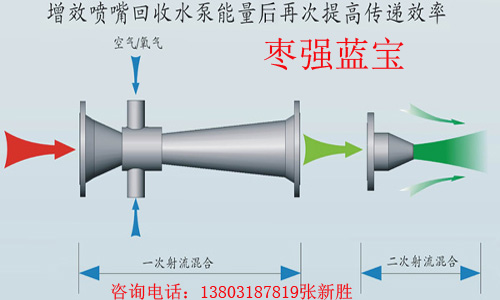

污水充氧混合喷嘴是依我公司专利技术设计而成，工作流体与被吸入介质在GW文丘里射流器内进行第一次射流混合传递后，再经过增效喷嘴射入池/容器/管道内，吸引工作流体4-5倍的流量进行二次混合，提高吸入介质在主体流体中的传递效率。
GW射流器吸空气性能技术参数
序号 | 规格型号 | 规格参数 | |||||
动力流量(m3/h) | 进口压力(kg/cm2) | 装机功率(kw) | 最大吸空气能力(m3/h) | 制造材质 | |||
吸气口压力1atm下 | 吸气口压力1.6atm下 | ||||||
1 | GW200 | 7.5～33 | 0.35～7.03 | 0.11～9 | 37 | 94 | 304/316/316L |
2 | GW300 | 17～74 | 0.35～7.03 | 0.3～20 | 56 | 142 | 304/316/316L |
3 | GW400 | 30～103 | 0.35～4.22 | 0.5～18 | 111 | 284 | 304/316/316L |
4 | GW800 | 82～303 | 0.35～4.92 | 1.5～58 | 383 | 980 | 304/316/316L |
5 | GW1200 | 140～480 | 0.35～4.92 | 2～92 | 608 | 1556 | 304/316/316L |
6 | GW3600 | 274～1010 | 0.35～4.57 | 4～180 | 1277 | 3269 | 304/316/316L |
GW系列射流器特点：
安装简便、布置灵活；
长期运行性能不变，免维修，工作可靠；
效率高、投资省、能耗低；
噪音低、无污染；
使用寿命长、管理维修方便；
只须配一定的工作水量和压力即可完成抽吸气体或液体。
GW系列射流器结构及安装尺寸：
序号 | 型号 | 公称直径DN | 安装连接尺寸 | 吸气口口径Dn | ||||
L | D | K | n-φd | 双吸口 | 单吸口 | |||
1 | GW200 | 50 | 267 | 140 | 110 | 4-φ14 | 25×2 | G1.25″ |
2 | GW300 | 80 | 396 | 190 | 150 | 4-φ18 | 40×2 | G2″ |
3 | GW400 | 100 | 551 | 210 | 170 | 4-φ18 | 50×2 | 50 |
4 | GW800 | 150 | 766 | 265 | 225 | 8-φ18 | 50×2 | 65 |
5 | GW1200 | 200 | 1075 | 320 | 280 | 8-φ18 | 50×2 | 100 |
6 | GW3600 | 300 | 1576 | 440 | 395 | 12-φ22 | 80×2 | 150 |
|  |  |

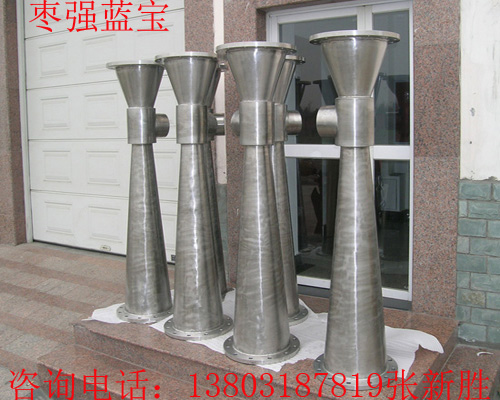

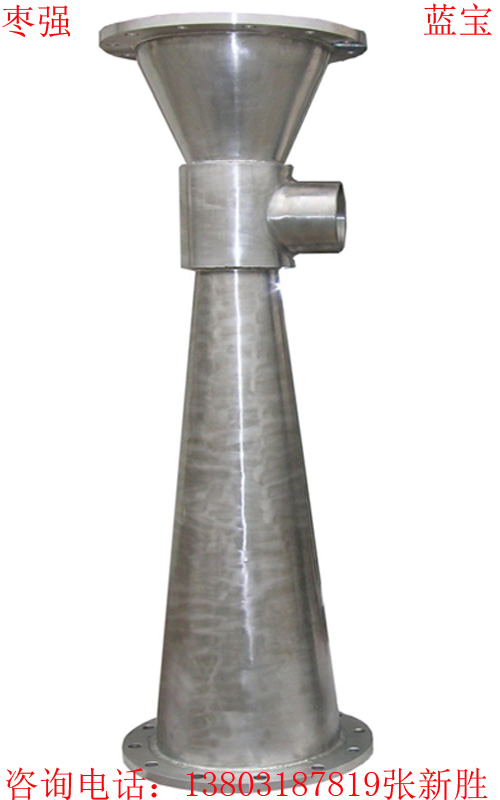

| GW200射流器 | GW300射流器 | GW400射流器 |
|  |  |
射流曝气器型号的选择
